91av视频网_亚洲成色综合网站yy_91视频 -- 69xx_亚洲一区二区三区四区在线_亚洲精品久久久久久国产精华液_国产综合精品一区二区三区

早期采用TiO2膜或MgF2/ZnS混合膜以增加对入射光的吸收，但该方法均需先单独采用热氧化方法生长一层10～20umSiO2使硅片表面非晶化、且对多晶效果不理想。SixNy膜层不仅减缓浆料中玻璃体对硅的腐蚀抑制Ag的扩散速度从而使后续快烧工艺温度范围更宽易于调节，而且致密的 SixNy膜层是有害杂质良好的阻挡层。同时生成的氢原子对硅片具有表面钝化与体钝化的双重作用，可以很好地修复硅中的位错、表面悬挂键，提高了硅片中载流子的迁移率因而迅速成为高效电池生产的主流技术。双层SiN减反射膜，通过控制各膜层中硅的富集率实现了5.5%的反射率;而另一种SiN与SiO混合膜，其反射率更是低至4.4%，目前广泛采用的单层SiN膜减反射率最优为10.4%.

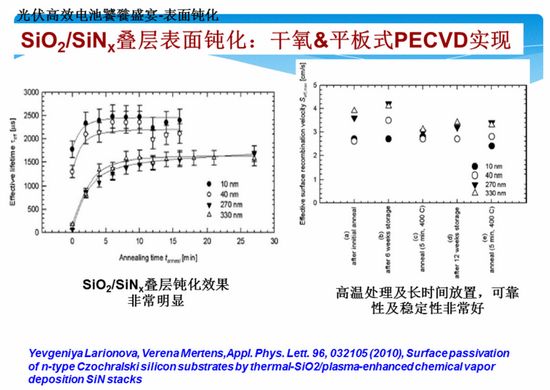

在电池背面生长一层10～30nmSiN膜以期最大限度对电池进行钝化与缺陷的修复从而提高电池的效率是目前的一个热点课题，由于该技术牵涉到与后面的丝网印刷技术、电极浆料技术及烧结工艺的配合目前尚处于实验研究阶段，但它肯定是今后的一个发展趋势。

匹配封装材料对光谱的折射率定制减反射膜以获得最佳的实际使用效果是光伏企业技术实力的体现!如何减少电磁波对电池表面PN结辐射损伤以及损伤的有效修复是该工艺的核心技术，处理不好往往导致电池效率一致性较差。装备方面有连续式间接HF-PECVD、管式直接LF-PECVD。
