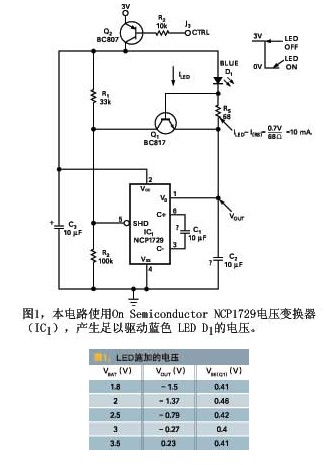

当采用的电源电压不能满足或超过了LED的3V正向压降时，使用蓝色LED就会遇到麻烦。本设计实例说明如何用一节3V电池或其它电源驱动一支蓝色LED.图1电路采用了On Semiconductor的NCP1729电压变换器（IC1），产生足以驱动蓝色LED D1的电压。晶体管Q1用作LED正向电流的恒流限流器。当通过LED和RS的电流增加某个水平，即能提供足够的基射极电压使Q1导通时，Q1的集电极从R1和R2构成的分压器吸收电流，迫使IC1关断。当RS上的电压降低于Q1的基射极导通阈值时，电压变换器重新启动。将晶体管Q2基极通过R2拉至地电位，接通该电路。

在本应用中，LED的压降大约是 3.3V,正向偏置电流为10mA.表1列出了在不同电池电压值下LED 上施加的电压VBAT + |VOUT|,以及Q1基射极电压。
